Kreatives Bedienkonzept
Die Partybox lässt sich auf ganz unterschiedlichen Wegen bedienen.
Nachfolgend eine Übersicht über die verbauten Steuerungsgeräte.
Touchscreen
Der UPERFECT 15,6 Zoll Full HD-Touchscreen-Monitor bietet eine herausragende Bildqualität mit einem beeindruckenden Kontrastverhältnis von 2000:1. Dank seiner rückseitigen Anschlussmöglichkeiten via HDMI, DVI, VGA und USB ist der Monitor für den Einsatz in einer Fotobox prädestiniert.

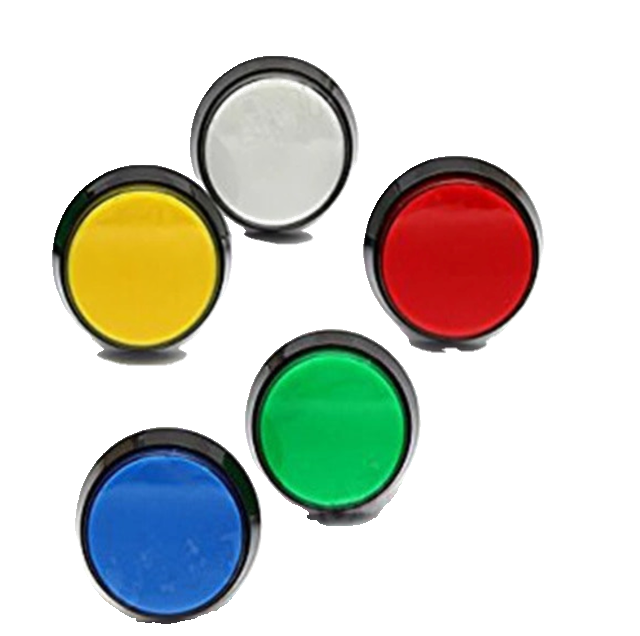

Arcade-Buttons
Erst mit Arcade-Buttons wird die Fotobox zur Partybox. Die 60 mm großen Buttons verfügen im Inneren über eine LED, sodass sie bei Betätigung ein Leuchtsignal ausgeben können. Ermöglicht wird dies über einen Raspberry Pi Pico / Pico W, der entweder per USB oder WLAN mit dem Mini-PC verbunden ist. Wer einen Raspberry Pi 4 oder 5 nutzt, kann diese auch direkt mit dessen GPIOs verbinden.
Arcade Big Button
Neben den 60 mm großen Arcade Buttons gbt es diese auch in einer großen Variante mit 100 mm Durchmesser. Arcade Big Buttons eignen sich hervorragend als externer Wifi Buzzer, um die Foto- oder Collageaufnahme zu starten. Benötigt wird hierfür ein Raspberry Pi Pico W, der in das lokale Netzwerk eingebunden ist und damit eine Verbindung zum Fotobox-Rechner herstellen kann.

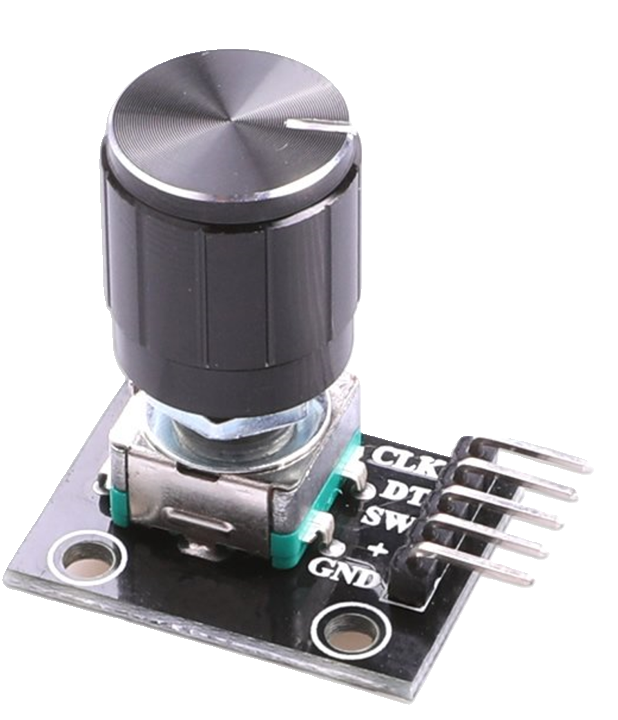

Rotary Encoder
Mit dem KY-040 Drehimpulsgeber kann durch die verschiedenen Menüpunkte der Partybox navigiert werden. Links, rechts, oben, unten, Enter, Escape: Mit Hilfe eines Raspberry Pi Picos lässt sich der Rotary Encoder als HID-Keyboard Device mit frei belegbaren Tastatureingaben programmieren. Alternativ zum Mini-PC lässt er sich auch direkt an den GPIOs des Rasperry Pi betreiben.

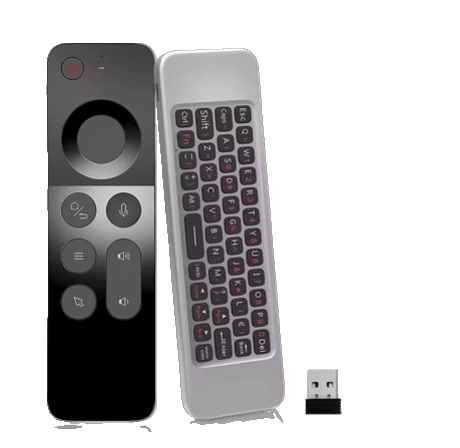

Remote Control
Die W3 Universal Voice Remote Control Air Mouse lässt sich mit dem Mini-PC oder Raspberry Pi über einen 2.4 GHz USB-Empfänger verbinden. Sie verfügt über eine intelligente Spracherkennung und kann als Air Mouse und Tastatur verwendet werden. Zudem verfügt sie über eine IR-Anlernfunktion.

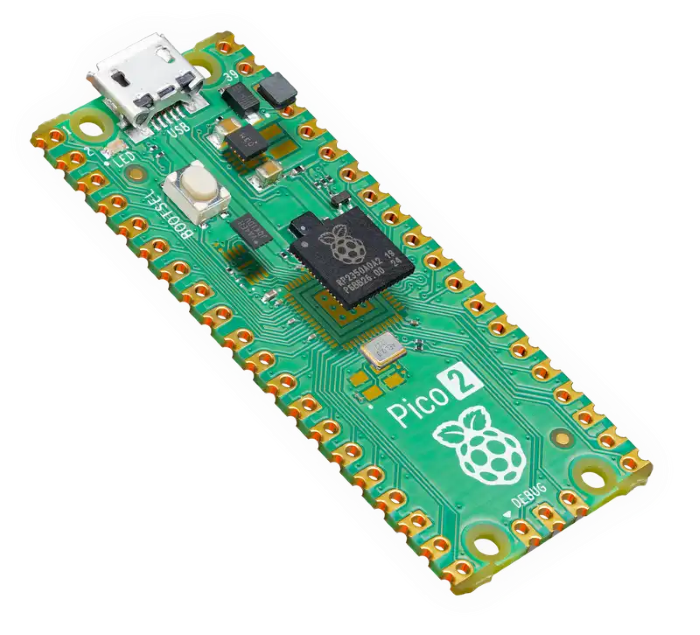

Raspberry Pi Pico
Der Raspberry Pi Pico ist ein kostengünstiger Microcontroller, der sich hervorragend für Automatisierungs- und Steuerungsaufgaben einsetzen lässt. Er wird in verschiedenen Varianten mit und ohne WLAN-Chip sowie in einer neuen Version 2 mit verbesserter Leistung und Effizienz angeboten. In meinem Project nutze ich gleich vier davon.

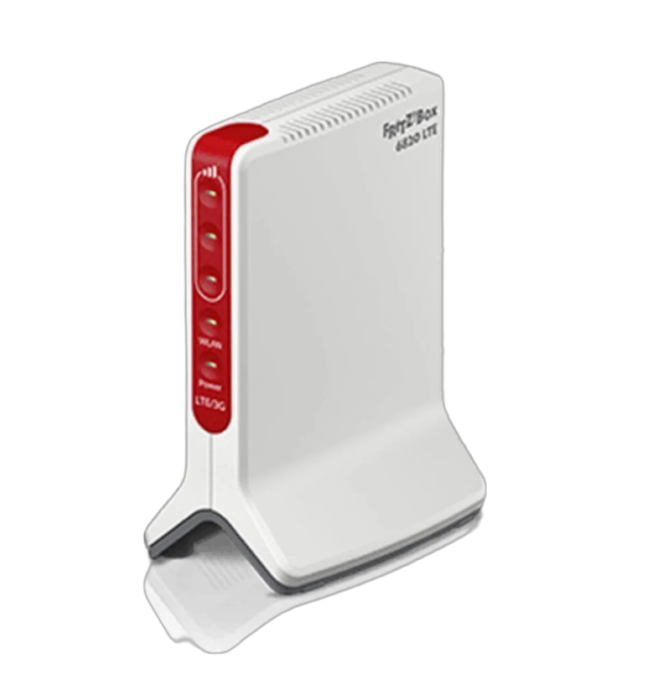

Router
Die AVM Fritz!Box 6820 LTE (v3) bietet schnelles Internet über Mobilfunk dank integriertem LTE (4G)- und UMTS (3G)-Modem (Multibandunterstützung). Zusätzlich zum Gigabit-LAN-Anschluss ermöglicht schnelles WLAN N mit bis zu 450 MBit/s kabellose Verbindungen im gesamten Heimnetz. WLAN Mesh sorgt für eine starke, stabile WLAN-Verbindung überall im ganzen Haus.

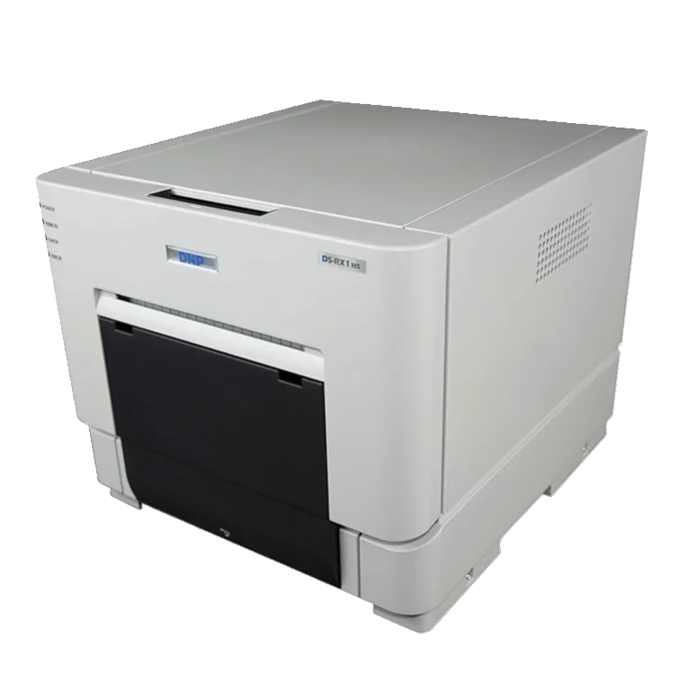

Fotodrucker
Beim DNP DS-RX1 / -RX1 HS handelt sich um einen Thermosublimations-Fotodrucker, der gestochen scharfe, hochwertige Drucke mit hoher Geschwindigkeit in bis zu 300 x 600 dpi liefert. Er druckt Fotos im Format 10×15, 13×18 oder 15×20 auf mattem oder glänzendem Papier. Mit einer Kapazität von 700 Auszügen bei 10×15 ist er ideal für professionelle Foto- und Event-Druckanwendungen geeignet.

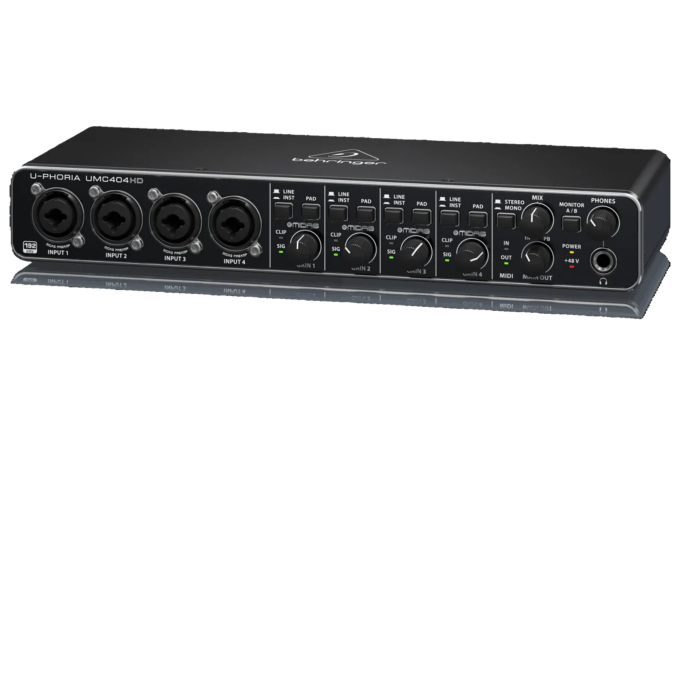

Audiointerface
Das Behringer U-PHORIA UMC404HD ist ein hochwertiges 4-in/4-out USB-Audio/Midi-Interface mit 4 Mikrofonvorverstärkern. Es besitzt ein robustes Design und streamt mit extrem niedriger Latenz. Die 24 Bit/192 kHz Auflösung garantiert eine exzellente Audioqualität bei professionellen Studioaufnahmen und Liveauftritten.

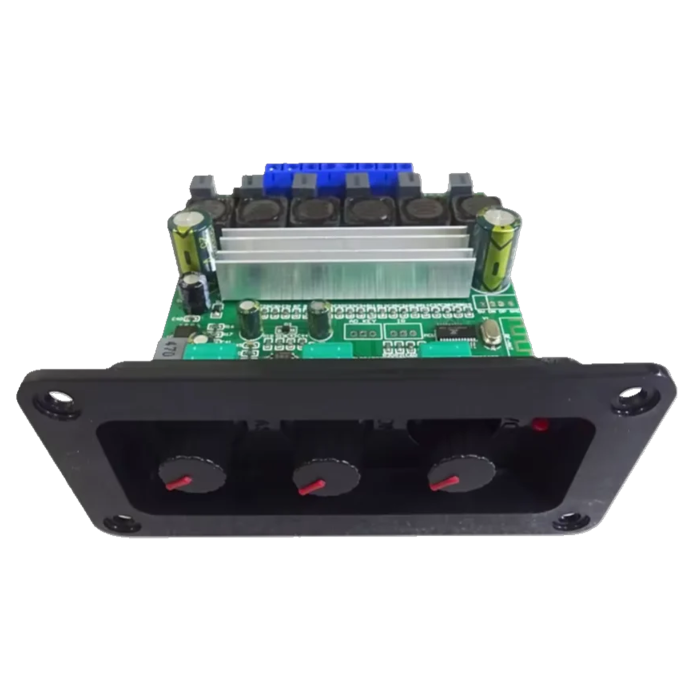

Digital Amplifier
Das digitale Amplifier Board (Modell 1620BT) mit dem leistungsstarken TPA3116D2 Amp-Chip bietet 2x 80W Ausgangsleistung und sorgt dank Bluetooth 5.0 für eine stabile, drahtlose Musikübertragung. Zusätzlich ermöglicht der AUX-Eingang eine flexible Verbindung zu weiteren Audioquellen. Eine Fernbedienung liegt ebenfalls mit dabei.

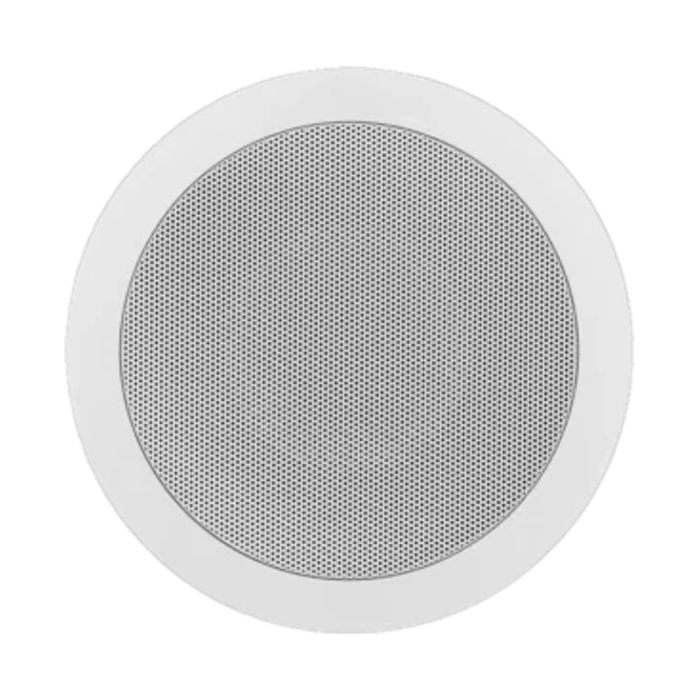

Speakers
Der Magnat IC 51 ist ein leistungsstarker In-Ceiling-Lautsprecher, der mit exzellenter Klangqualität und einer einfachen Installation überzeugt. Der universell verwendbare Einbaulautsprecher verfügt über ein ausgezeichnetes Rundstrahlverhalten, sodass man überall den besten Klang genießt. In meiner Partybox habe ich gleich zwei Stück davon verbaut.

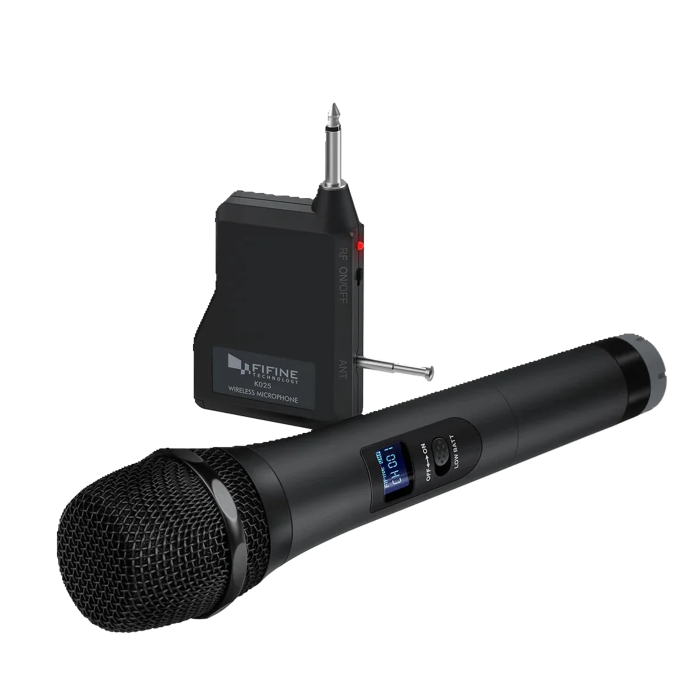

Funkmikrofon
Das Fifine K025 ist ein drahtloses UHF-Funkmikrofon, das durch hochwertige Klangqualität und einfache Handhabung überzeugt. 20 Frequenzkanäle ermöglichen eine klare und störungsfreie Signalübertragung. Mit seiner robusten Konstruktion eignet es sich ideal für Karaoke, Präsentationen, Bühnenauftritte und Veranstaltungen.
